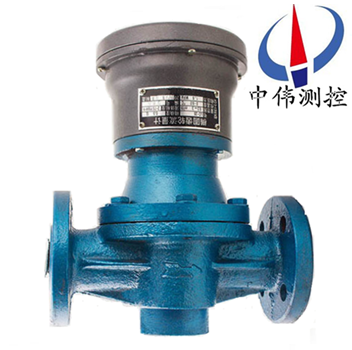

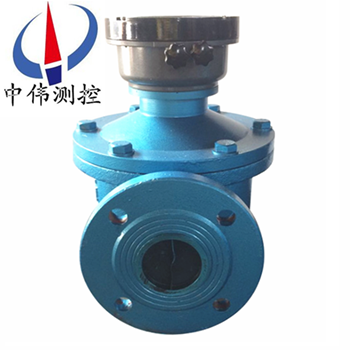

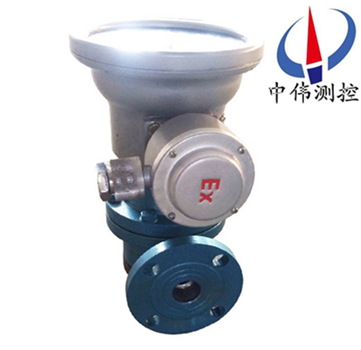

防爆型橢圓齒輪流量計

•
•
•

防爆型橢圓齒輪流量計裝有指針和字輪累積裝置，可現場直接顯示流經管道內的液體流量和瞬時流量。在計數機構中附加發訊裝置與電顯儀表配套可實現累積、定量和瞬時流量遠傳集中控制。加裝散熱器或橢輪欠齒可測量高溫、

一、產品概述：

ZW-LC系列防爆型橢圓齒輪流量計的基本單元為一個直接測定體積的流量機構，它由兩個******嚙合的由液體驅動的橢圓轉子組成。流量計一次循環動作排出四個由齒輪與殼壁間圍成的新月形空腔的流體體積。由齒輪的轉動次數就可以測出流過的流體體積。磁耦合裝置和傳動機構傳遞給機械計數器直接指示出流經流量計的總量。若附加發信裝置后，再配以電顯示儀表，可實現遠傳指示和控制。

二、工作原理：

ZW-LC系列防爆型橢圓齒輪流量計的測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼（計量室）所構成，橢圓齒輪每轉一周所排比的被測介質量為半月形容積的4倍，則通過橢圓齒輪流星計的體積流量Q為：Q＝4nυ0

式中：

n——橢圓齒輪的旋轉頻率（轉／秒）；

υ0——半月形部分的容積（貝。）．

這樣，在橢圓齒輪流量計的半月形容積υ0一定的條件下，只要測出橢圓齒輪的旋轉速度n，便可知道被測介質的流量。

橢圓流量計流量信號(即橢圓齒輪的旋轉速度n)的顯示，有就地顯示和遠傳顯示兩種。

就地顯示將齒輪的轉動通過一系列的減速及調整轉速比機構之后，直接與儀表面板上的指示針相連，并經過機械式計數器進行總量的顯示。

遠傳顯示主要是通過減速后的齒輪帶動*磁鐵旋轉，使得彈簧繼電器的觸點以與*磁鐵相同的旋轉頻率同步地閉合或斷開，從而發出一個個電脈沖遠傳給另一顯示儀表。

三、應用場合：

ZW-LC系列防爆型橢圓齒輪流量計是用來計量在一定壓力下充滿管道的液體流量。它具有結構簡單，使用可靠，準確度高，對進出口管道內的流場無特殊要求，被測介質的粘度范圍和流量范圍都很寬廣等特點。廣泛用于石油、化工、醫藥、交通、食品等工業及商業部門的液體流量檢測。

1、ZW-LC-A鑄鐵型流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量；

2、ZW-LC-E鑄鋼型流量計，用于高壓、低腐蝕性介質的計量；

3、ZW-LC-B不銹鋼型流量計廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量。

四、主要特點：

1、采用xj****的無觸點發信技術；

2、 精度高，受液體粘度變化影響小；

3、阻力小，對微小流量的測量尤為適宜；

4、本質安全型防爆，防爆標志 ExiaIICT4；

5、輸入電壓5VDC 電流24mA 關聯設備：安全柵。

五、技術參數：

1、公稱直徑：DN10～DN200；

2、工況溫度：-10℃～+200℃；

3、公稱壓力：0.6～10MPa；

4、介質粘度：0.3～2000mPa.s；

5、精度等級：0.2；0.5；

6、量 程 比：1：10；

7、殼體材質：鑄鐵；鑄鋼；不銹鋼；

8、供電方式：內置3.6VDC鋰電池（兩年換一次）；外供24VDC（可選）；

9、輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485（或按用戶要求協商提供）；QF或GF發信器；

10、防護等級：IP65 IP67；

11、防爆等級：ExiaⅡCT4、ExdⅡCT4；

12、表頭顯示：指針顯示（單顯示累計流量）；液晶顯示（累計流量和瞬時流量）；

13、連接方式：雙法蘭式。

14、選附件：流量計過濾器

流量計過濾器是液體管道和液體流量計的輔助設備，它可以在濾掉液體中各種異物，從而防止管道堵塞，保證儀表正常運行。普通過濾器外殼采用鑄鐵，濾網采用不銹鋼布。不銹鋼過濾器材料全部采用耐酸鋼。口徑25mm以下過濾器為y型，40mm口徑以上為u型。

六、誤差計算及調整:

1、流量計的基本誤差，由各檢定流量點的各次測得值分別按下式計算：（容積法）E=Vm－V/V×100％

E－流量計誤差（一般指累計誤差）取二位有效數字。

Vm－流量計測得值（即示值）

V－經修正后，流量計標準裝置測得值（即實際值）由基本誤差計算公式，當Vm＞V時，流量計基本誤差為“＋”值，表示流量計走快了。

Vm＜V時，流量計基本誤差為“－”值，表示流量計走慢了。

2、為了使流量計誤差在基本誤差限之內，往往需要進行誤差。即通過更換裝在計數器內的一對調節齒輪（調整牙）來改變機械傳動速比，從而使流量計的示值得以調整。

3、誤差調整不能改變流量計的流量特性，使其特性曲線人為地處于新的坐標系中。

4、一般來說，在規定的（或實際使用的）流量范圍內，其流量檢定點的基本誤差范圍不大5、于規定精度的基本誤差限，均可通過誤差調整使其流量計基本誤差合格。

已使用過的流量計，一般先用原有的調節齒輪組進行誤差檢定，然后根據具體的誤差情況再進行誤差調整。

七、測量要求：

1、流量測量與流體的流動狀態無關，這是因為橢圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。

2、粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。

3、計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體（固體顆粒會將齒輪卡死，以致無法測量流量）。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。

八、安裝與使用：

1、儀表安裝的方向應使儀表殼體上所示箭頭方向與液體流動方向一致，安裝位置應注意便于讀數。

2、儀表盡量安裝在常溫場合，不要安裝與有害氣體及強烈熱輻射的場合，防止儀表計數器部分受損害。

3、儀表中的齒輪軸盡可能安裝成水平位置，即刻度盤應安裝成垂直位置（分度“0"）應在上面，以減少橢圓齒輪與殼體間的摩擦，降低零件的磨損。由于安裝位置不同，為了便于讀數，可將計數器（表頭）旋轉90°或180°。

4、儀表安裝前，管道須*********清洗，在整個管路系統中， 若無嚴格的過濾裝置時，應在儀表前安裝過濾器，以防雜質進入表內。

5、儀表應安裝在泵的出口端，流量調節閥應安裝在儀表的下游。使用時先打開上游截止閥，然后緩慢開啟下游流量調節或截止閥。嚴禁突然開啟或關閉。

九、注意事項：

1、按照要求正確安裝后，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量儀表。

2、但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。

3、因此，不同型號規格對使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。

4、其次，使用時要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。

5、為此，在儀表所規定的使用溫度范圍內使用。長期使用后的齒輪流量計，其內部的齒輪會被腐蝕和磨損，從而影響測量精度。

6、因此，要經常注意觀察，并定期拆下進行檢查，若條件允許盡量定期進行標定。

十、外形尺寸：

表1、標準型外形尺寸：單位：mm

表2、鑄鋼型、鑄鋼高粘型、鑄鋼高溫型標準外形尺寸： 單位：mm

鑄鐵、鑄鋼高溫型標準型外形尺寸：DN15~DN25，A、B尺寸按上表數據加160mm熱延伸管：DN40~DN80，A、B尺寸按上表尺寸加300mm熱延伸管，其余尺寸同上表相應尺寸。
表3、不銹鋼型標準型外形尺寸：單位：mm

十一、測量范圍：
普通鑄鐵型（A）、鑄鋼型（E）、不銹鋼型（B）

十二、選型編碼：

十三、設計選用及訂貨須知事項：

1、選用橢圓齒輪流量計時，建議根據被測液體流量大小對照流量計流量范圍的30～70%選規格；根據液體溫度高低、管道壓力大小、液體的腐蝕性質和粘度等方面來選擇流量計的型號；

2、訂貨時請寫明流量計的型號、口徑、是否要求防爆，介質名稱、流量范圍（m3/h）、工作壓力（MPa）、工作溫度（℃）、介質粘度（mPa.s），對于測量腐蝕介質，用戶還須寫明介質的腐蝕性質、介質濃度（%）、介質溫度（℃）；

3、本產品可根據用戶要求，在表頭內裝配電脈沖/電流發訊裝置；

4、訂購配件時，請按附解體圖、明細表及其說明填寫；

5、用戶如有特殊要求，請在訂貨時提出；

6、我公司可提供與流量計配套使用的過濾器、消氣器、智能流量積算儀。

售后服務承諾：

1、我公司所售流量計系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
