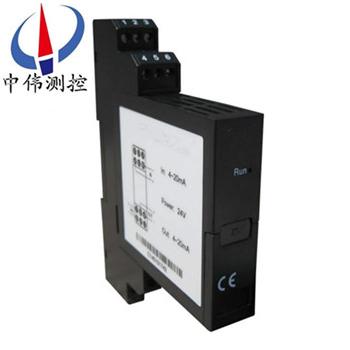

智能安全柵

•

智能安全柵將來自危險區的熱電偶信號，經隔離變送輸出單路或相互隔離的雙路電流信號到安全區，也可通過配置的通訊接口在安全區進行串行通訊聯網。它是智能化的安全柵產品，用戶可通過專用編程器對本產品進行輸入信號

一、產品概述：
ZW-GLA系列智能安全柵有檢測端安全柵和操作端安全柵兩種類型。檢測端安全柵與兩線制變送器配套利用；操作端安全柵與電氣轉換器或電氣閥門配套利用。也有消息輸入等類型隔離式安全柵。因為隔離式安全柵采用了限壓、限流、隔離等辦法，不僅能防止風險能量從本安端子進入風險現場，提高體系的本安防爆機能，并且還增長了體系的抗干擾能力，大大提高了體系運行的靠得住性。

二、工作原理：

檢測端隔離式安全柵的原理是：
1、模塊電路將通過本安能量限制電路輸入的電流或電壓信號轉變?yōu)?.2-1VDC后，送入模塊內進行采集、放大、運算和進行抗干擾處理后；
2、經變壓器調制成輸出隔離的電流和電壓信號，供后面的二次儀表或其它儀表使用。模塊還需輸出一個隔離的18.5∽28.5VDC電壓。
3、通過本安能量限制電路做為供給兩線制變送器的工作電壓。本安能量限制電路能限制大電流或高電壓的危險信號竄入危險現場。
操作端隔離式安全柵的原理是：
1、將調節器或操作器輸出的4-20mA DC信號經隔離后再輸出4-20mA DC 的信號；
2、通過本安能量限制電路供給電氣轉換器或現場的電氣閥門定位器使用。
3、本安能量限制電路能限制大電流或高電壓的危險信號竄入危險現場。
三、應用場合：
ZW-GLA系列智能安全柵除通用的功能外，還可支持對信號進行邏輯處理，對狀態設置報警輸出，芯片為隔離器的功能帶來了革命性的進步，拓寬了隔離器的使用范圍?？梢耘c單元組合儀表及DCS、PLC等系統配套使用，在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。
四、主要特點：
1、[Ex ia ]ⅡC防爆等級，可用于0區危險場所及危險介質；
2、三重冗余電路設計；
3、輸入/輸出信號及電源三端口隔離；
4、 隔離電壓高；
5、各端子可帶電熱插拔，便于安裝維護；
6、高轉換精度；
7、高密度安裝，提高系統裝置的集成度；
8、DIN導軌獨立安裝；
9、支持雙向HART及BRAIN協議通訊；
10、無需接地。
五、技術參數：
通用技術參數請參見本手冊《通用技術指標》。
防爆標志：Ex（ia）ⅡC
輸入/輸出精度：±0.2%×F.S
危險區允許輸入信號：
直流電壓：0-5V、1-5V、0-10V
輸入阻抗：500KΩ
信號類型和量程在訂貨時確定，也可自行編程*，但選擇0-10V輸入時無法選擇其它輸入電壓類型。
向安全區輸出信號：
直流：0-10mA、4-20mA、0-5V，1-5V，0-10V
信號類型和量程在訂貨時確定，也可自行編程*。
通訊（僅在安全區）:RS232或RS485接口，參見本手冊《通訊技術》。當選用通訊功能時無第二輸出功能。
電源：直流24V
功耗：
1.9W（單路20mA輸出，24V供電時）
2.4W（雙路20mA輸出，24V供電時）
外形尺寸
寬×高×深：（22.5×100×115）mm
******儀器儀表防爆安全監督檢驗站認證參數:（9、10端子間）Uo=15V，Io=1mA，Co=0.58μF，Lo=1000mH
適用范圍：
來自變送器、一次儀表、二次儀表等的直流電壓信號。
安裝請參加本手冊中的《外形及安裝》。
校準：
本產品采用智能化數字化設計，可長期保證準確度在本手冊規定范圍之內。如需校準請選配專用編程器（經濟型）進行操作。
六、安裝使用注意事項：
1、隔離式安全柵應安裝在非危險場所。
2、隔離式安全柵通往現場（危險場所）的軟銅導線截面積須***大于0.5mm2。
3、連接導線的絕緣強度大于500V。
4、隔離式安全柵本安端（有藍色標記）和非本安端電路配線，不得接錯和混淆。本安導線宜選用藍色作為本安標記。本安導線和非本安導線在匯線槽中應分開鋪設，采用各自保護套管。隔離式安全柵的本安側，不允許混淆有其它電源，包括其它本安電路的電源。
5、隔離式安全柵與一次儀表組成本安安全防爆系統時，須***經******指定的防爆檢驗機構檢驗認可。沈陽松寧隔離式安全柵由******防爆電氣監督檢驗中心，給出的Co，Lo分布參數是相對與ⅡC級（氫氣級）的zui大允許值對于ⅡB級環境可把該參數乘以3，對于ⅡA級環境可把該參數乘以8。傳輸線選用不同規格的電纜時，其本身的電纜參數應予高度重視，不得超過規定值。
6、對隔離式安全柵進行單獨通電調試時，須***注意隔離式安全柵的型號、電源極性、電壓等級及隔離式安全柵外殼接線端上的標號。
7、嚴禁用兆歐表測試隔離安全柵端子之間的絕緣性。若要檢查系統線路絕緣性時，應先斷開全部隔離式安全柵接線，否則會引起內部器件損壞。
8、凡與隔離安全柵相連接的現場儀表，均應為有關防爆部門進行防爆試驗并取得防爆合格證的儀表。
9、如隔離式安全柵內部模塊損壞需要維修或更換時，原則上應由制造廠承擔。用戶自行維修時，應按照有關的注意事項，具體方法請按照維修的章節進行（本質安全型儀表的維修僅限于所述的范圍進行，其外的維修應與制造廠商量）。經檢修后方能重新投入運行。
10、隔離式安全柵的安裝、使用和維護應嚴格遵照.GB 3836.15-2000《爆炸性氣體環境用電氣設備第15部分：危險場所電氣安裝（煤礦除外）》的有關條款進行。取得防爆合格證的產品，不允許隨意更換影響防爆性能的元件或結構。
七、選型要點：
1、要保證系統的工作正常，需要根據系統的參數，確定安全柵的參數，齊納安全柵主要看工作電壓，zui高工作電壓，端電阻等參數，隔離安全柵主要看可以達到的精度。當然，無論齊納安全柵還是隔離安全柵，要考慮的還后工作環境，如使用溫度，濕度，還有安裝方式是否便于現場安裝等等。
2、要根據需要防爆的區域，是0區，1區還是2區，來確定需要達到的防爆等級，zui后可以確定是用ia級的還是ib級的安全柵。
八、選型表：

說明：
輸入類型以及對應輸出量程請在訂貨時注明．如用戶需自行編程，請選配本公司提供的專用編程器，操作方法請參見產品手冊中的《編程與校準技術》。
